Обзор

DP Access-листы обеспечивают более тонкую настройку абонентских запросов. Они позволяют выполнять конкретные действия для определённых типов трафика с использованием фильтров.

Фильтры включают:

  • Тип протокола IP (IPv4 или IPv6),

  • Протокол (ANY, UDP, TCP, ICMP, GRE, ESP),

  • Исходные и целевые IP-адреса,

  • Исходные и целевые порты (для UDP и TCP),

  • Тип и код сообщения ICMP,

  • Differentiated Services Code Point (DSCP) согласно RFC 2474 для IPv4,

  • Flow Label согласно RFC 6437.

Типы действий:

Разрешить (permit)

Это действие по умолчанию. Сессии обрабатываются в соответствии с поведением, определённым в Target-группе.

Запретить (deny)

Запрещает создание новых сессий. Весь трафик для этих сессий будет отброшен.

Настройка

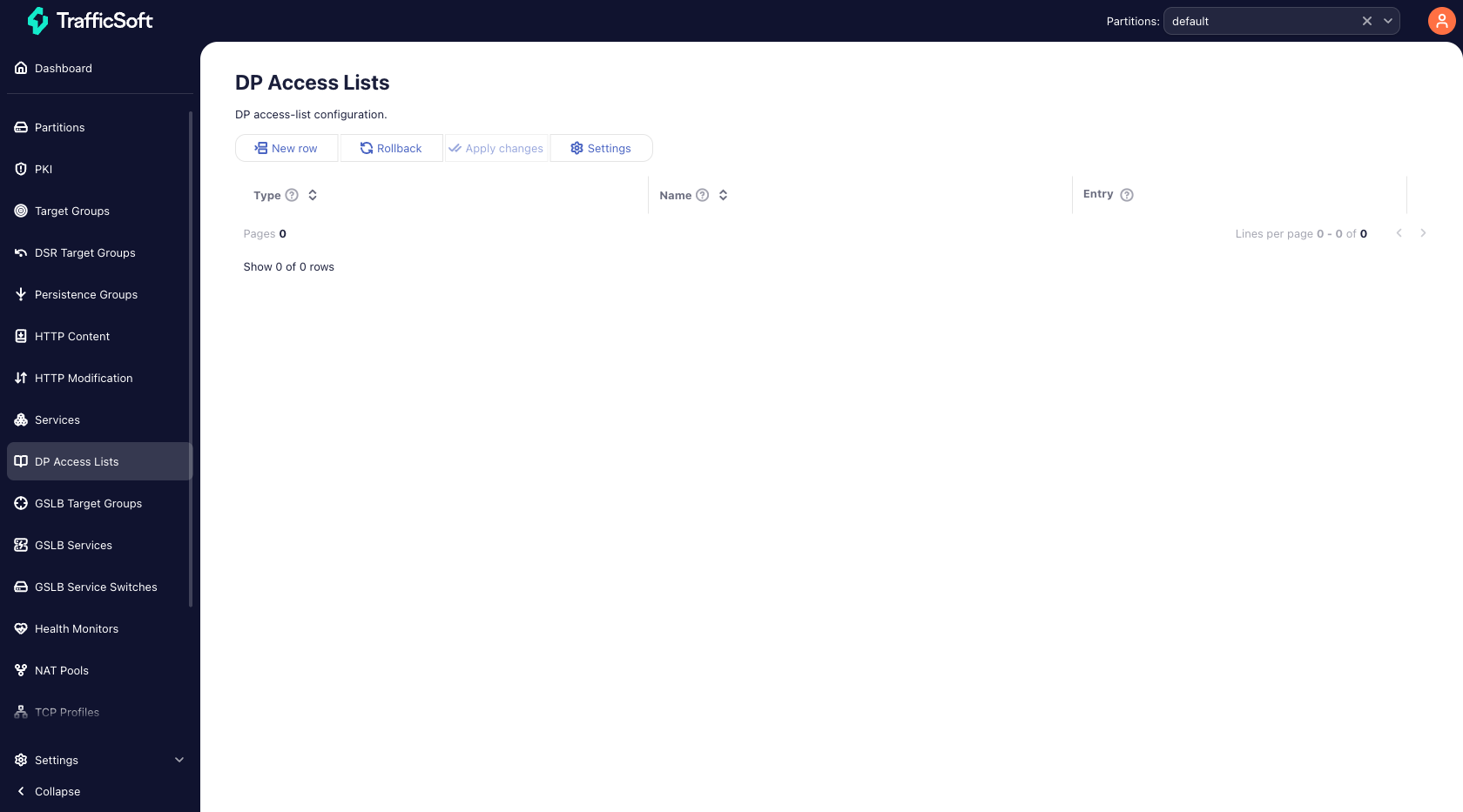

Перейдите в раздел DP Access Lists в боковом меню.

../../_images/dp_access_lists_main.png

Над таблицей расположена панель действий с кнопками New row, Rollback, Apply changes и Settings.

Для создания DP Access-листа нажмите New row — в таблице появится новая строка для заполнения. После внесения всех параметров нажмите Apply changes для сохранения.

Для отмены незафиксированных изменений нажмите Rollback.

Для удаления DP Access-листа нажмите кнопку Delete в строке соответствующего листа, затем нажмите Apply changes.

Таблица содержит следующие столбцы:

Поле

Описание

Type

Тип протокола IP: ip (IPv4) или ipv6 (IPv6)

Name

Имя DP Access-листа в формате partition/name

Entry

Вложенный список записей (правил). Нажмите на ячейку для раскрытия списка и управления записями

Примечание

Для применения DP Access-листа его необходимо добавить к Access point.

Записи (Entry)

Для управления записями нажмите на ячейку в столбце Entry — откроется вложенная таблица. Нажмите New row и заполните параметры записи.

Набор полей зависит от выбранного протокола. Ниже приведены доступные поля.

ANY, GRE, ESP

Поле

Описание

Sequence

Номер порядка записи

Action name

Действие: permit или deny

Action value

Значение действия

Proto

Протокол IP: any, gre или esp

Source

Исходный IP-адрес

Src IP only

Переключатель: фильтровать только по исходному IP-адресу

Destination

Target-IP-адрес (адрес сервиса)

DSCP

DSCP-код (для IPv4)

Flow label

Метка потока (для IPv6) согласно RFC 6437

TCP, UDP

Поле

Описание

Sequence

Номер порядка записи

Action name

Действие: permit или deny

Action value

Значение действия

Proto

Протокол IP: tcp или udp

Source

Исходный IP-адрес

Src IP only

Переключатель: фильтровать только по исходному IP-адресу

Destination

Target-IP-адрес (адрес сервиса)

Src port/start

Начало диапазона портов источника

Src port/end

Конец диапазона портов источника

Dst port/start

Начало диапазона портов назначения

Dst port/end

Конец диапазона портов назначения

DSCP

DSCP-код (для IPv4)

Flow label

Метка потока (для IPv6) согласно RFC 6437

ICMP

Протокол ICMP использует диапазоны для типа и кода сообщения согласно RFC 792.

Поле

Описание

Sequence

Номер порядка записи

Action name

Действие: permit или deny

Action value

Значение действия

Proto

IP-протокол: icmp

Source

Исходный IP-адрес

Src IP only

Переключатель: фильтровать только по исходному IP-адресу

Destination

Target-IP-адрес (адрес сервиса)

DSCP

DSCP-код (для IPv4)

Flow label

Метка потока (для IPv6) согласно RFC 6437

ICMP type start

Начало диапазона типов сообщений ICMP

ICMP type end

Конец диапазона типов сообщений ICMP

ICMP code start

Начало диапазона кодов сообщений ICMP

ICMP code end

Конец диапазона кодов ICMP-сообщений
