Обзор

По умолчанию ADC работает в режиме Destination NAT: пакет от ADC к Worker отправляется с IP-адресом клиента в качестве исходного адреса, а целевой IP-адрес устанавливается как IP-адрес Worker. В этом сценарии Worker должен иметь маршрут до сетей клиентов. Для публичных сервисов это может быть затруднительно и усложняет настройку маршрутизации на Worker.

Для решения этой проблемы используются NAT-пулы на ADC: пакет от ADC к Worker отправляется с исходным IP-адресом из NAT-пула, а адрес назначения остаётся IP-адресом Worker. Для связи с клиентами Worker нужен только маршрут до IP-адресов NAT-пула ADC.

Настройка

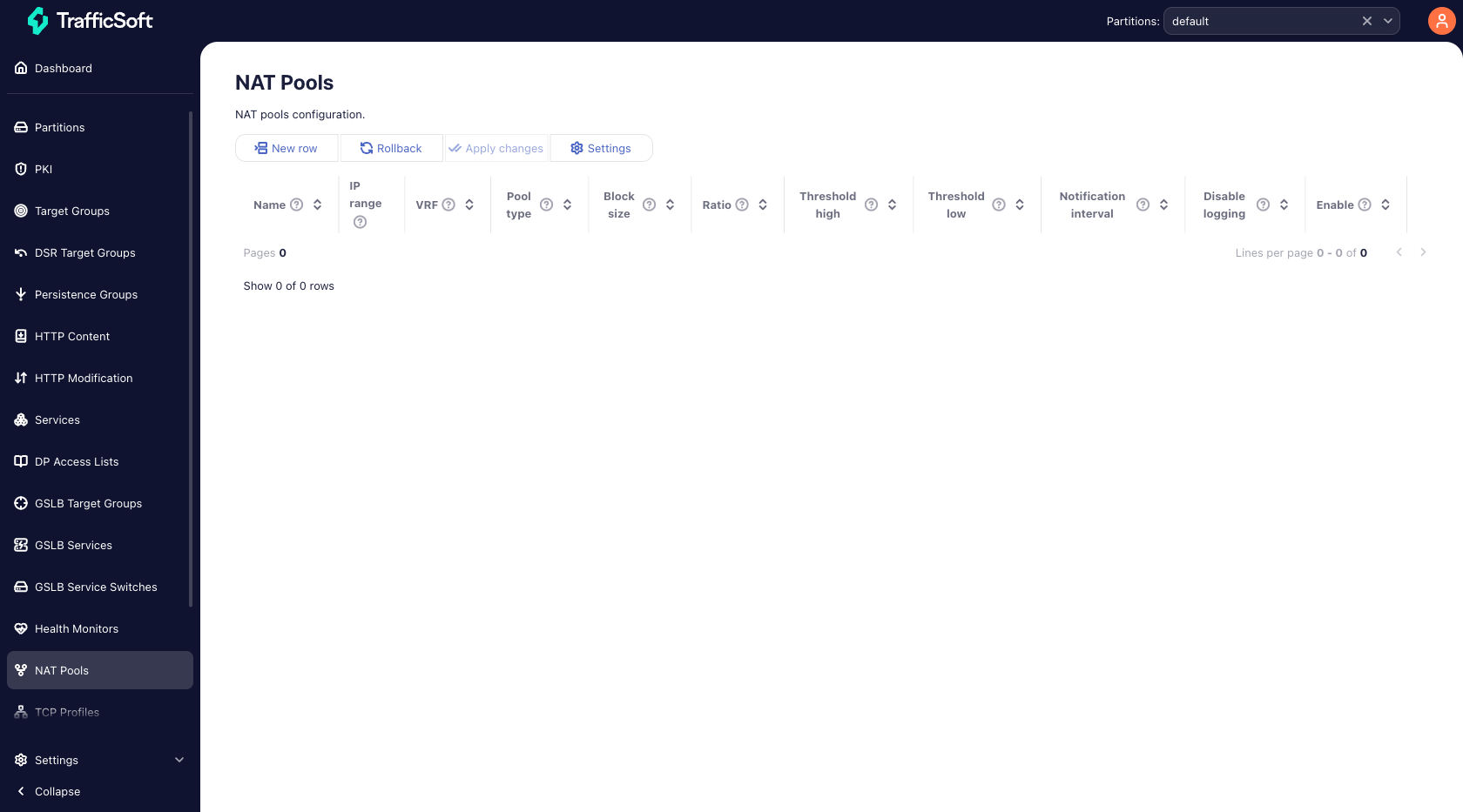

В боковом меню выберите NAT Pools.

../../_images/nat_pools_main.png

Над таблицей расположена панель действий с кнопками New row, Rollback, Apply changes и Settings.

Чтобы создать NAT-пул, нажмите кнопку New row — в таблице появится новая строка для заполнения. После внесения всех параметров нажмите Apply changes для сохранения.

Чтобы удалить NAT-пул, нажмите значок корзины в строке нужного пула, а затем Apply changes.

Чтобы отменить незафиксированные изменения, нажмите Rollback.

Кнопка Settings позволяет настроить видимость колонок таблицы.

Примечание

Имена NAT-пулов используют формат partition/name (например, default/my-pool).

Таблица содержит следующие колонки:

Поле

Описание

Name

Имя NAT-пула

IP range

Диапазон IP-адресов. Общее количество IP-адресов во всех диапазонах пула не должно превышать 65536

VRF

Имя VRF

Pool type

Тип пула. Доступен тип NAPT: такие пулы транслируют как IP-адреса, так и порты, что позволяет нескольким клиентам использовать один IP-адрес

Block size

Размер блока портов

Ratio

Максимальное количество клиентов на одном транслированном IP-адресе. По умолчанию количество клиентов не ограничено

Threshold high

Верхний порог в процентах. Если количество использованных портов в пуле превысит это значение, будет отправлено SNMP-уведомление natv2NotificationPoolUsageHigh в соответствии с RFC 7659

Threshold low

Нижний порог в процентах. Если количество использованных портов в пуле опустится ниже этого значения, будет отправлено SNMP-уведомление natv2NotificationPoolUsageLow в соответствии с RFC 7659

Notification interval

Интервал между уведомлениями при превышении указанных пороговых значений. По умолчанию уведомления отправляются каждые 20 секунд

Disable logging

Отключение логирования для данного пула

Enable

Включение или отключение пула. Пул необходимо отключить перед удалением
