12.6. DSR Target Groups

Обзор

В WEB-интерфейсе ADC раздел DSR Target Groups предоставляет статистику по Target-группам, используемым в Сервисах с Access Points типов l4-dsr-tcp и l4-dsr-udp.

Настройка DSR Target Groups выполняется через CLI. Описание режима DSR, команды настройки и примеры конфигурации приведены в разделе DSR.

WEB

Перейдите в раздел DSR Target Groups в боковом меню.

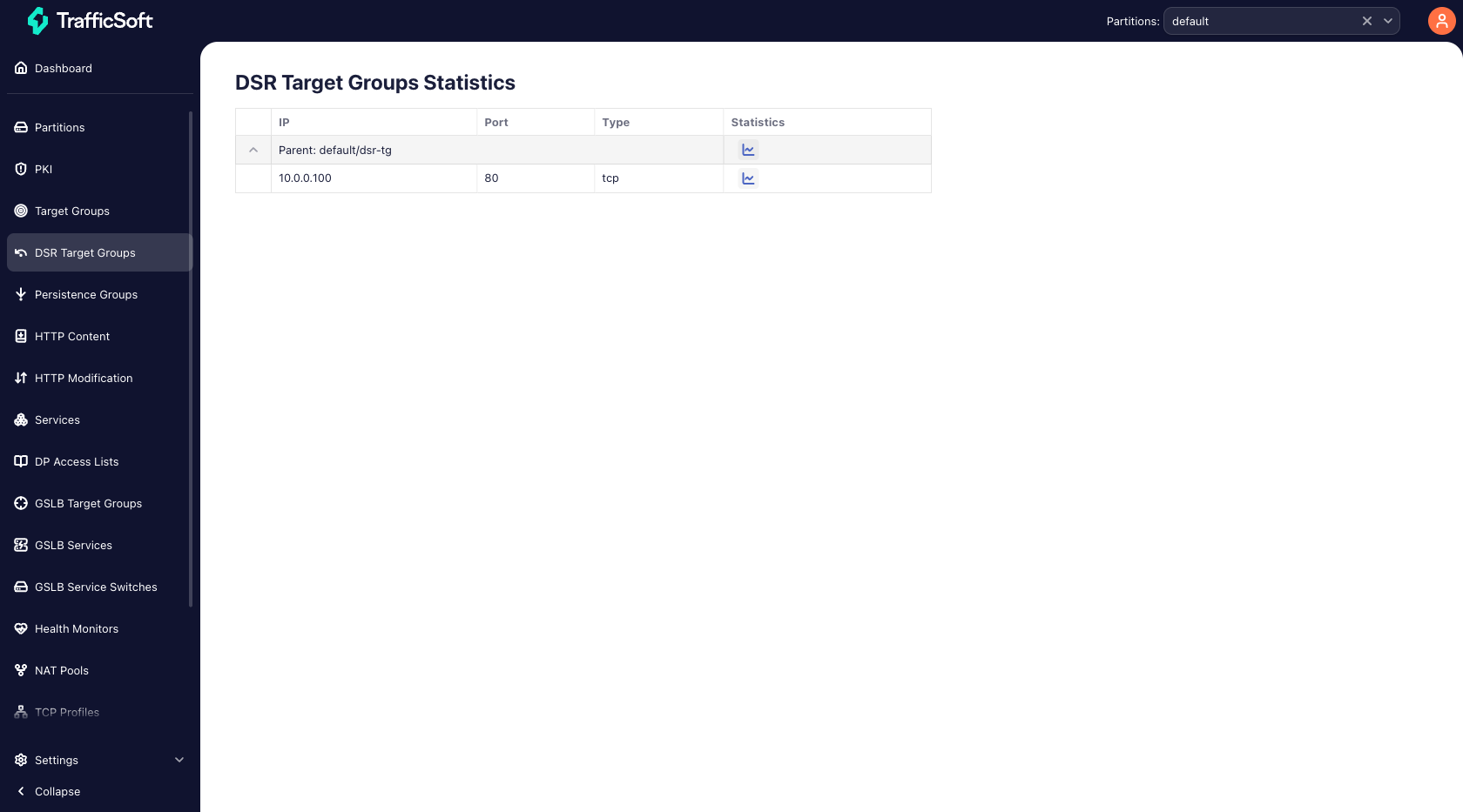

../_images/dsr_tg_main.png

На странице отображается таблица со статистикой DSR Target Groups.

Поле

Описание

IP

IP-адрес Access Point

Port

Порт Access Point

Type

Тип протокола (tcp или udp)

Statistics

Кнопка для просмотра детальной статистики

Записи группируются по Target-группе (строка Parent: partition/name). Для каждой группы и каждого Access Point доступна кнопка Statistics.

Статистика

Для просмотра детальной статистики нажмите кнопку Statistics в соответствующей строке таблицы.

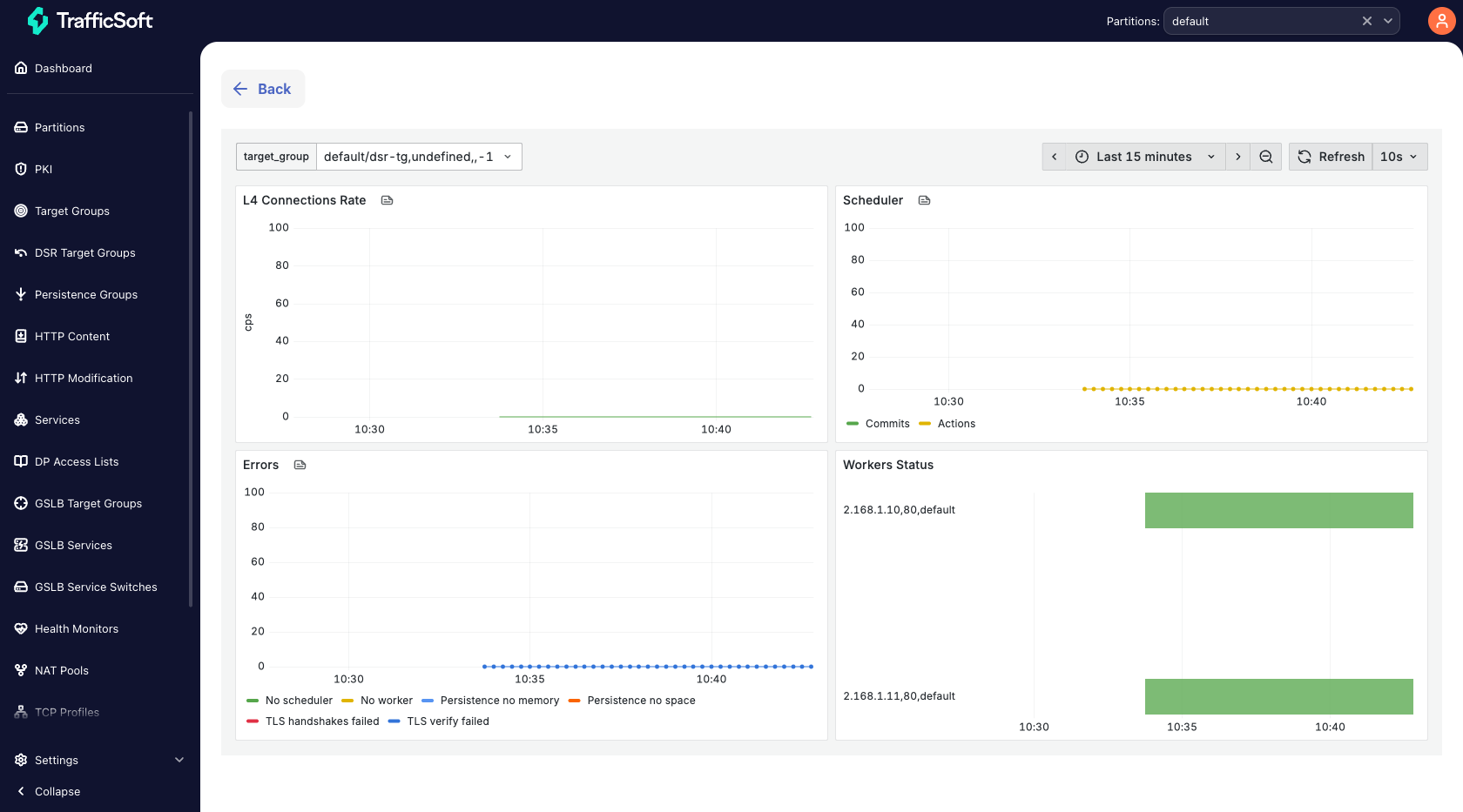

../_images/dsr_tg_statistics.png

На странице статистики отображаются графики Grafana:

  • L4 Connections Rate — скорость установления L4-соединений (cps)

  • Scheduler — статистика планировщика (Commits, Actions)

  • Errors — счётчики ошибок (No scheduler, No worker, Persistence no memory, Persistence no space, TLS handshakes failed, TLS verify failed)

  • Workers Status — состояние Workers в Target-группе

Для возврата к таблице DSR Target Groups нажмите кнопку Back.

Данный раздел предназначен только для просмотра статистики — создание и настройка Target-групп для DSR выполняется через CLI или раздел Target Groups.
