Обзор¶
По умолчанию ADC работает в режиме Destination NAT: пакет от ADC к Worker отправляется с IP-адресом клиента в качестве исходного адреса, а целевой IP-адрес устанавливается как IP-адрес Worker. В этом сценарии Worker должен иметь маршрут до сетей клиентов. Для публичных сервисов это может быть затруднительно и усложняет настройку маршрутизации на Worker.
Для решения этой проблемы используются NAT-пулы на ADC: пакет от ADC к Worker отправляется с исходным IP-адресом из NAT-пула, а адрес назначения остаётся IP-адресом Worker. Для связи с клиентами Worker нужен только маршрут до IP-адресов NAT-пула ADC.
Настройка¶

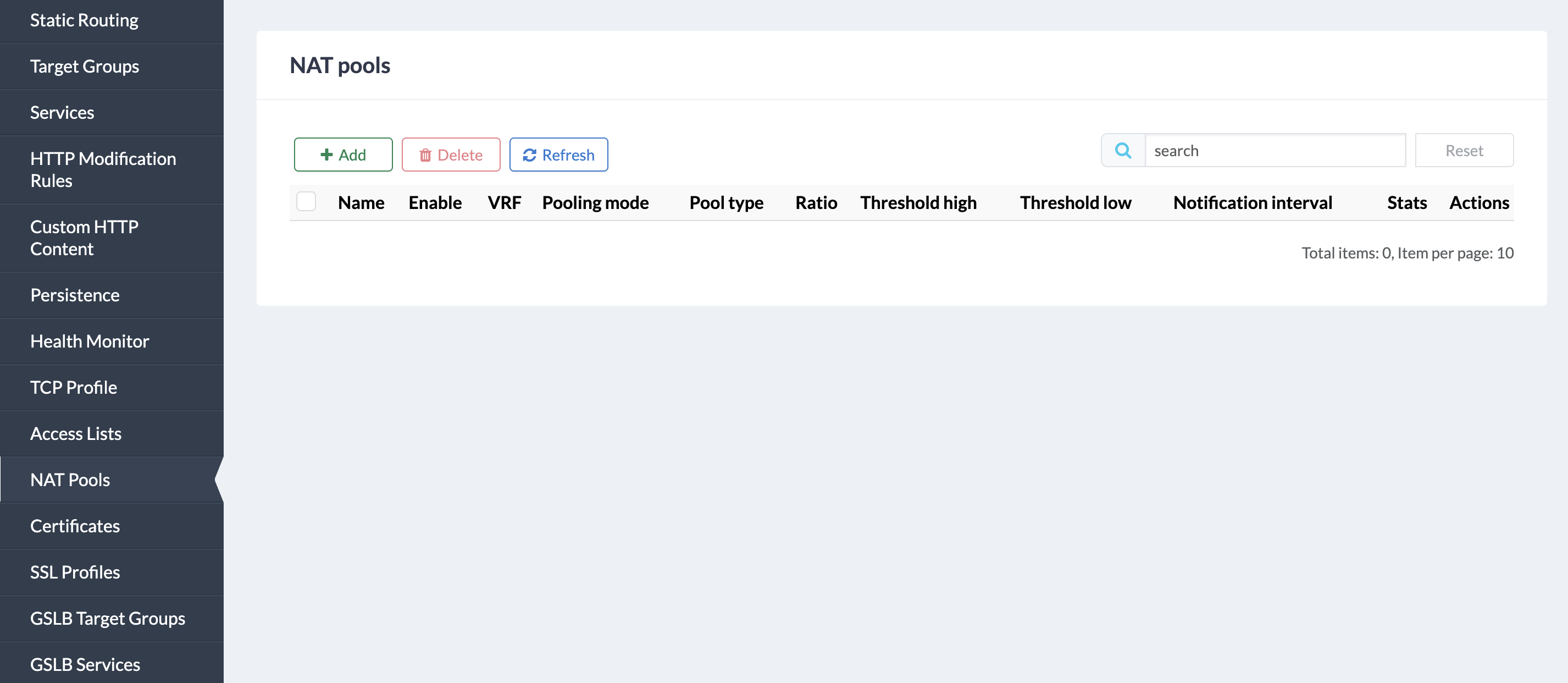

Перейдите в Traffic Management -> NAT Pools.
Чтобы создать пул, нажмите кнопку Add.
Чтобы удалить пул, необходимо сначала его отключить, затем нажмите чекбокс напротив имени пула и нажмите кнопку Delete или значок корзины в столбце Actions.
Чтобы обновить список пулов, нажмите кнопку Refresh.
Примечание
Чтобы удалить все NAT-пулы, убедитесь, что они все отключены, затем нажмите чекбокс рядом с колонкой Name и нажмите Delete.

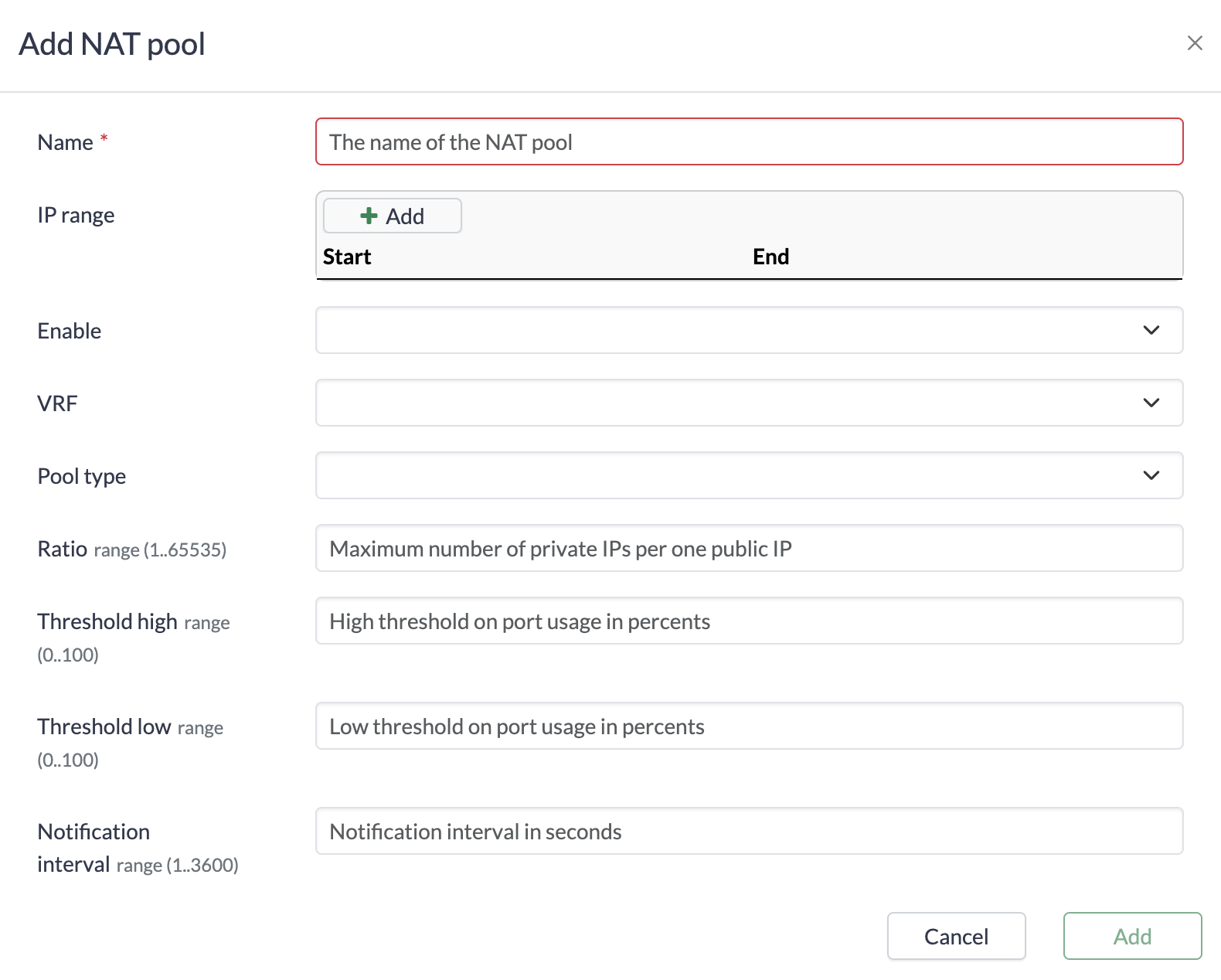

При добавлении нового пула система предлагает заполнить следующие поля:
Поле |
Описание |
|---|---|
Name |
Имя пула |
IP range |
Диапазон IP-адресов. Общее количество IP-адресов во всех диапазонах пула не должно превышать 65536 |
Enable |
Yes или No. Пул необходимо отключить перед удалением или изменением режима выделения IP-адресов |
VRF |
Имя VRF |
Pooling mode |
В данный момент доступен только режим |
Pool type |
Тип пула. Доступен только тип NAPT: такие пулы транслируют как IP-адреса, так и порты, что позволяет использовать один публичный IP-адрес несколькими абонентами |
Ratio |
Максимальное количество абонентов на одном внешнем IP-адресе. По умолчанию количество абонентов не ограничено |
Threshold high |
Верхний порог в процентах. Если количество использованных портов в пуле превысит это значение, будет отправлено SNMP-уведомление |
Threshold low |
Нижний порог в процентах. Если количество использованных портов в пуле опустится ниже этого значения, будет отправлено SNMP-уведомление |
Notification interval |
Интервал между уведомлениями при превышении указанных пороговых значений. По умолчанию уведомления отправляются каждые 20 секунд |
Статистика¶

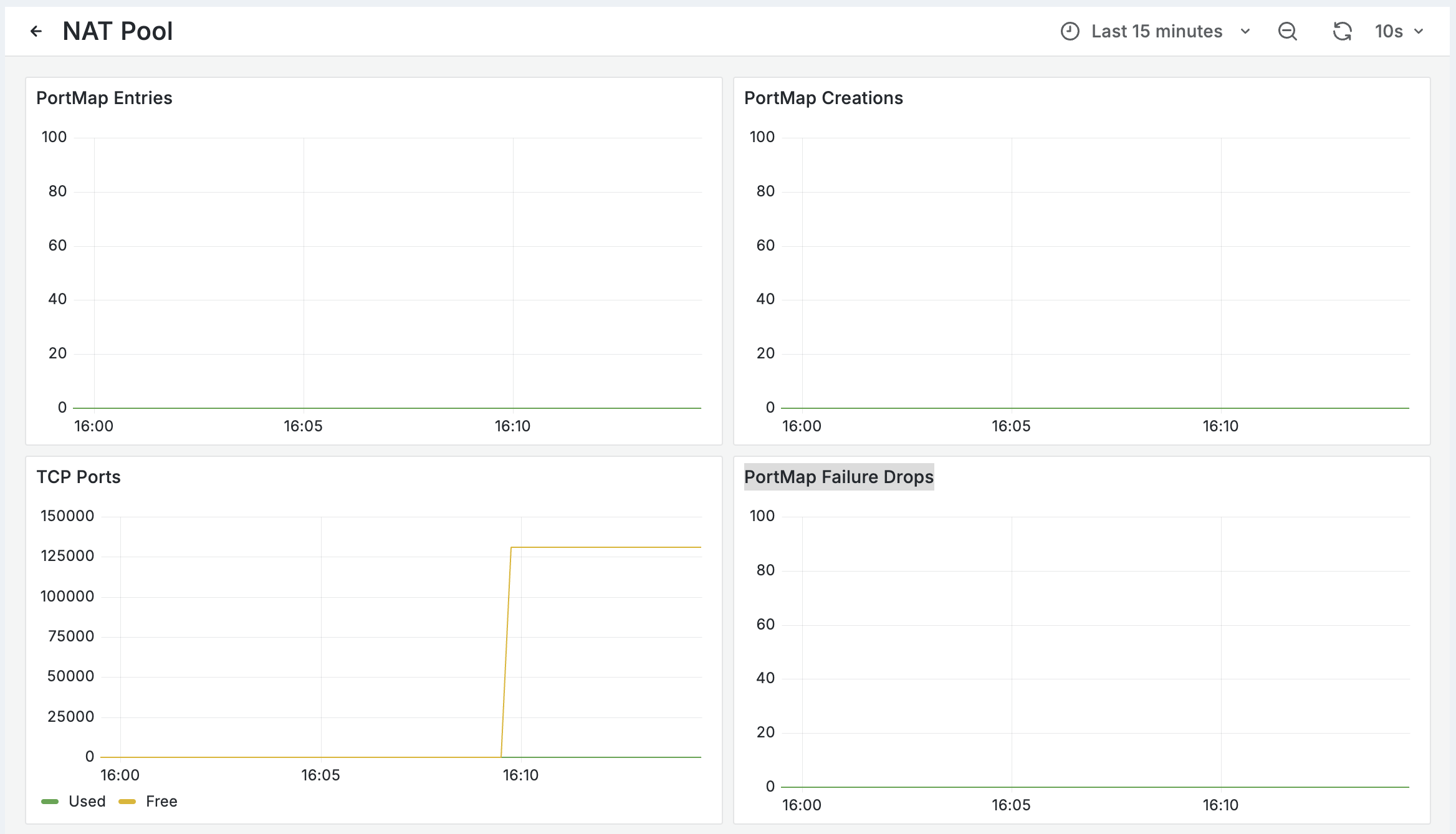

Чтобы просмотреть статистику по пулу, нажмите кнопку Stats рядом с именем пула.
Название графика |
Описание |
|---|---|
PortMap Entries |
Количество активных записей трансляции для внутреннего IP:Port на внешний IP:Port |
PortMap Creations |
Общее количество трансляций за всё время работы ADC |
TCP Ports |
Количество свободных и занятых TCP-портов |
PortMap Failure Drops |
Ошибки, возникающие во время трансляции |
