Обзор

Access-листы обеспечивают более тонкую настройку абонентских запросов. Они позволяют выполнять конкретные действия для определённых типов трафика с использованием фильтров.

Фильтры включают:

• Тип протокола IP (IPv4 или IPv6),

• Протокол (ANY, UDP, TCP, ICMP, GRE, ESP),

• Исходные и целевые IP-адреса,

• Исходные и целевые порты (для UDP и TCP),

• Тип и код сообщения ICMP,

• Дифференцированный код точки услуг (DSCP) согласно RFC 2474 для IPv4,

• Метка потока IPv6 согласно RFC 6437.

Типы действий:

Разрешить (permit)

Это действие по умолчанию. Сессии обрабатываются в соответствии с поведением, определённым в Target-группе.

Запретить (deny)

Запрещает создание новых сессий. Весь трафик для этих сессий будет отброшен.

Настройка

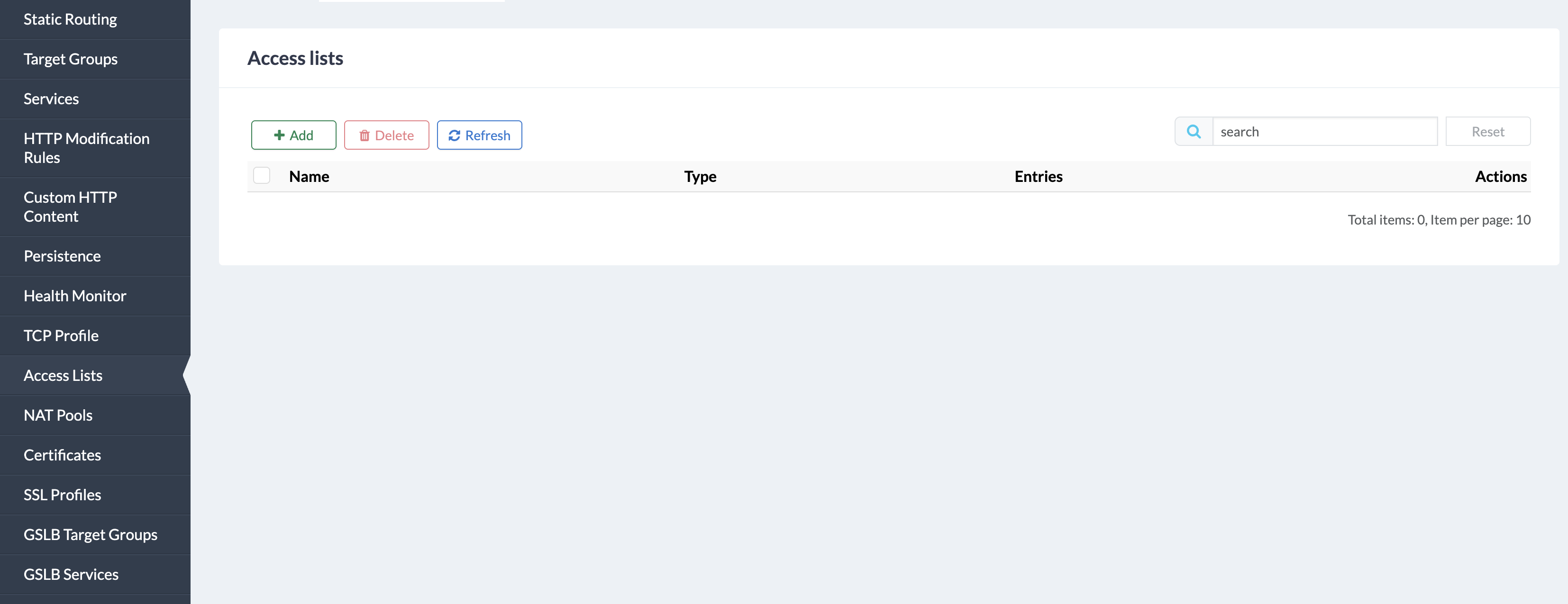

Перейдите в Traffic Management -> Access Lists.

Для создания Access-листа нажмите кнопку Add.

Для удаления Access-листа выберите нужный, нажав на чекбокс напротив его имени, затем нажмите Delete или используйте значок корзины в столбце Actions.

Для обновления списка Access-листов, нажмите на кнопку Refresh.

Примечание

Для удаления всех Access-листов нажмите на чекбокс в верхней части столбца Имя, затем нажмите Delete.

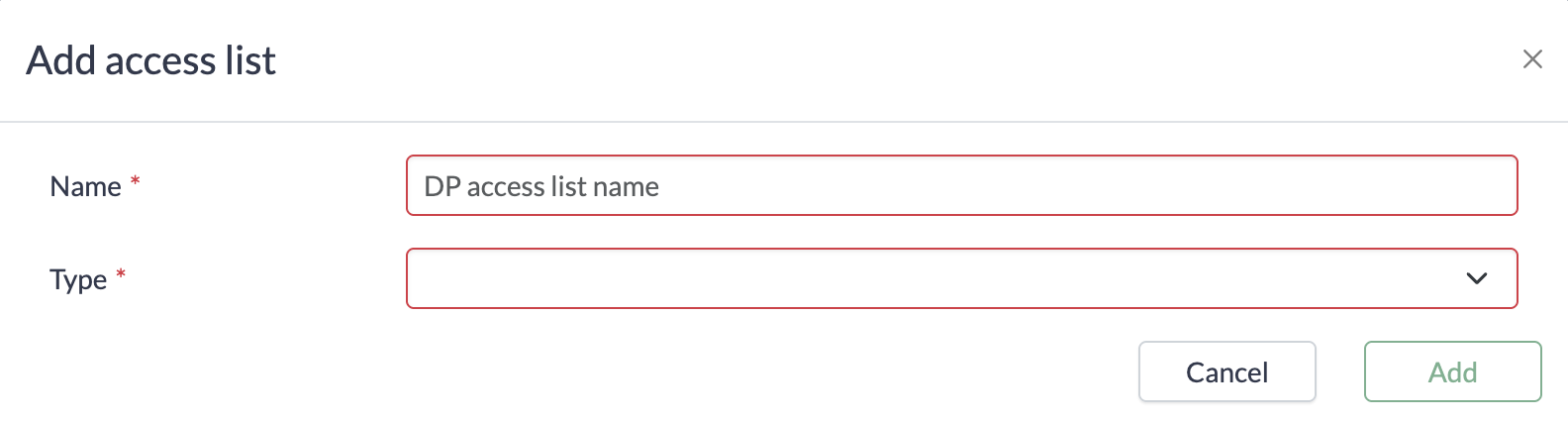

При добавлении нового Access-листа система запрашивает имя и тип протокола IP: ip или ipv6.

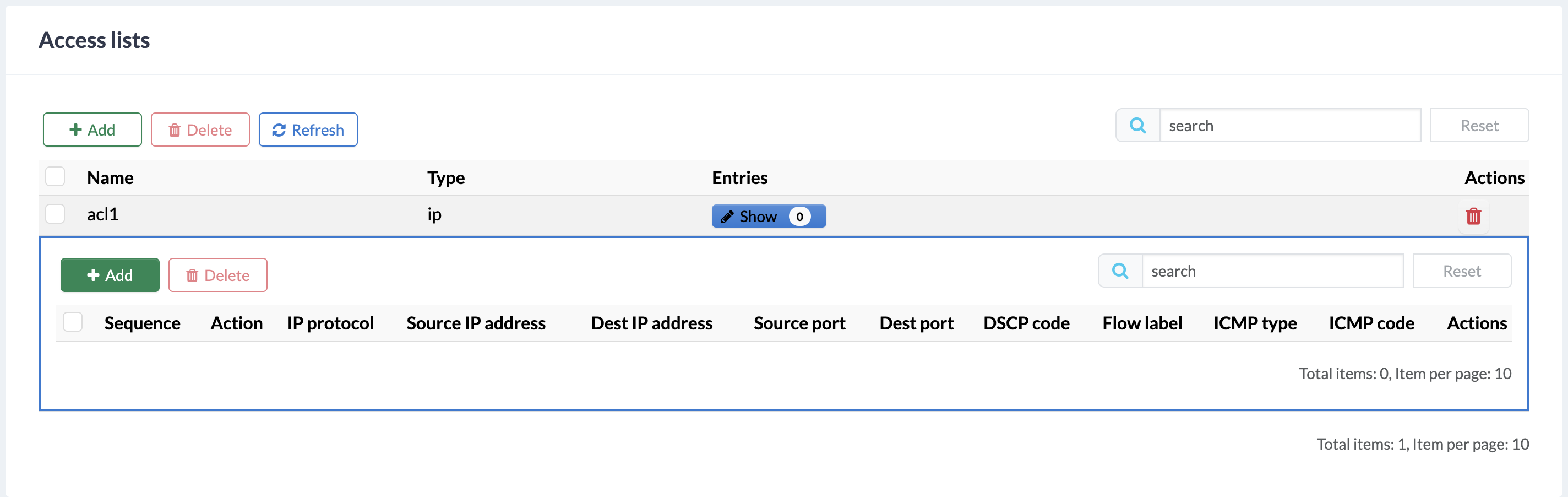

Чтобы добавить новую запись, нажмите Show в столбце Entries рядом с Access List.

Далее нажмите Add внутри Access-листа. Перед вами появится форма. Поля, требующие ручного ввода, содержат подсказки.

Примечание

Для применения Access List его необходимо добавить к Access point.

Ниже приведена конфигурация для IPv4. Настройка IPv6 аналогична, за исключением того, что поле DSCP code point заменено на IPv6 flow label.

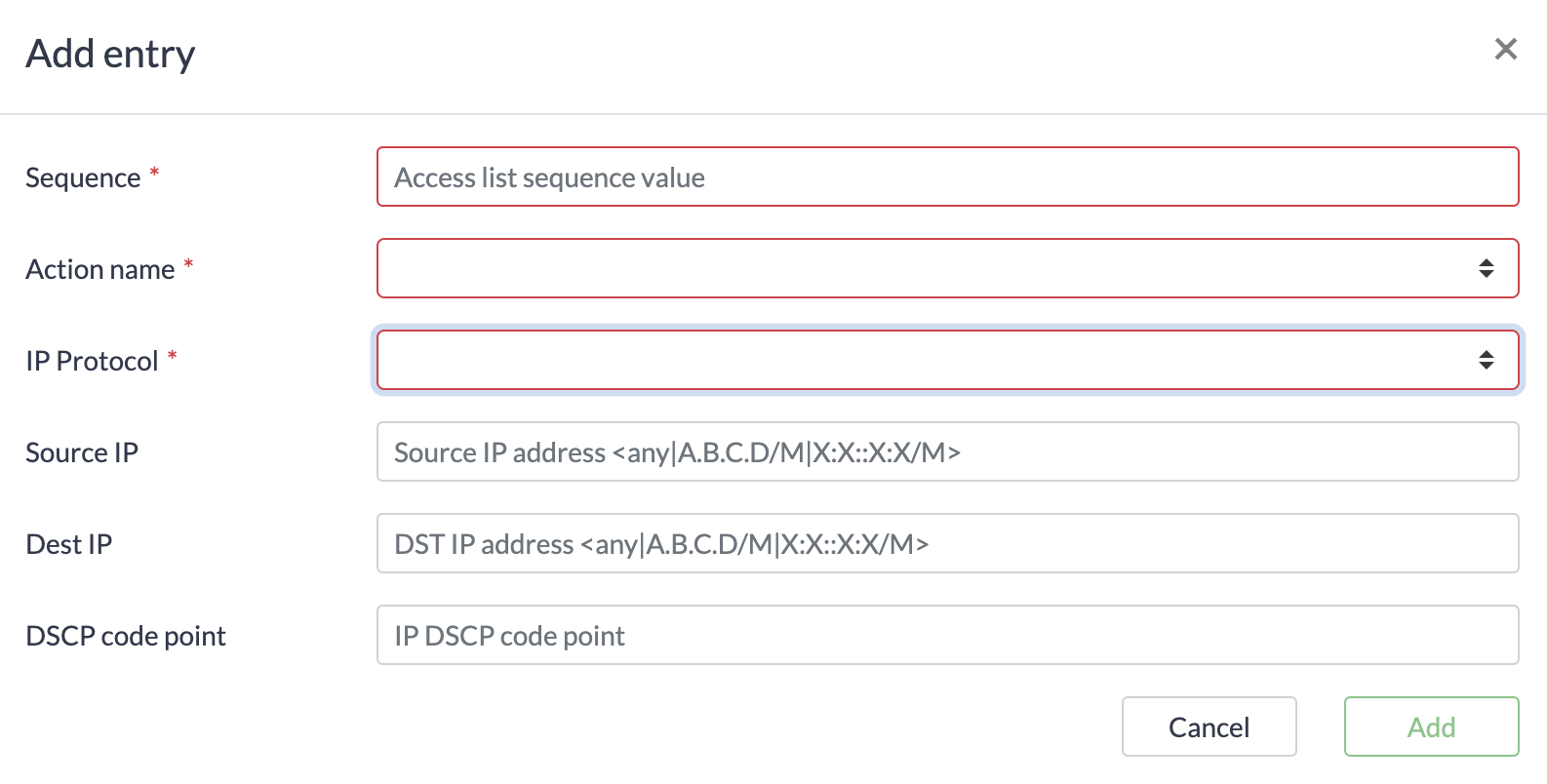

ANY, GRE, и ESP

Форма для этих протоколов одинакова:

Поле	Описание
Sequence	Номер порядка записи
Action name	Действие: permit или deny
IP Protocol	Протокол IP: any, gre или esp
Source IP	Исходный IP-адрес
Dest IP	Target-IP-адрес (адрес сервиса)
DSCP code point	DSCP-код

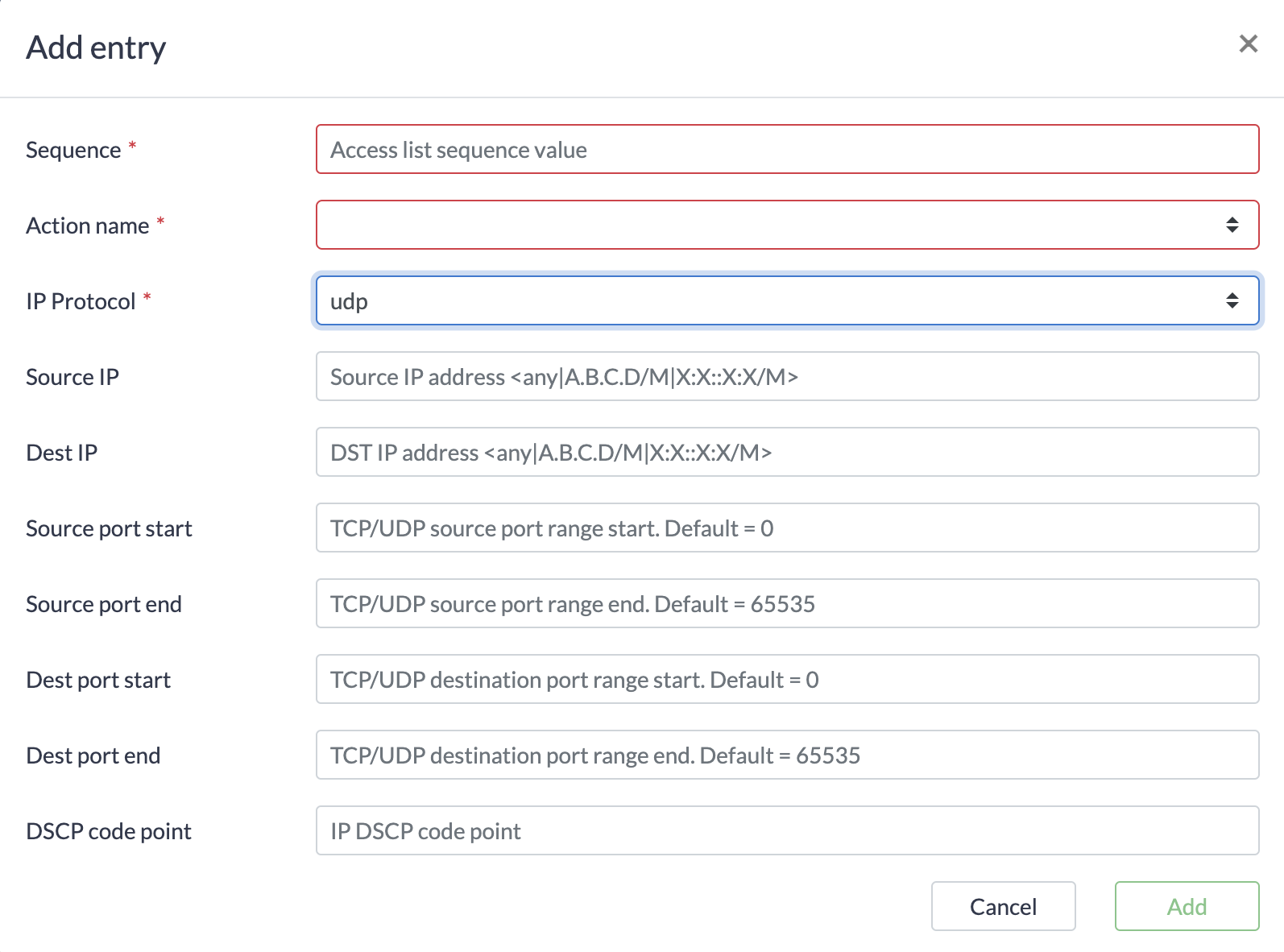

TCP и UDP

Форма для этих протоколов также одинакова:

Поле	Описание
Sequence	Номер порядка записи
Action name	Действие: permit или deny
IP Protocol	Протокол IP: tcp или udp
Source IP	Исходный IP-адрес
Dest IP	Target-IP-адрес (адрес сервиса)
Source port start	Начало диапазона портов источника
Source port end	Конец диапазона портов источника
Dest port start	Начало диапазона портов назначения
Dest port end	Конец диапазона портов назначения
DSCP code point	DSCP-код

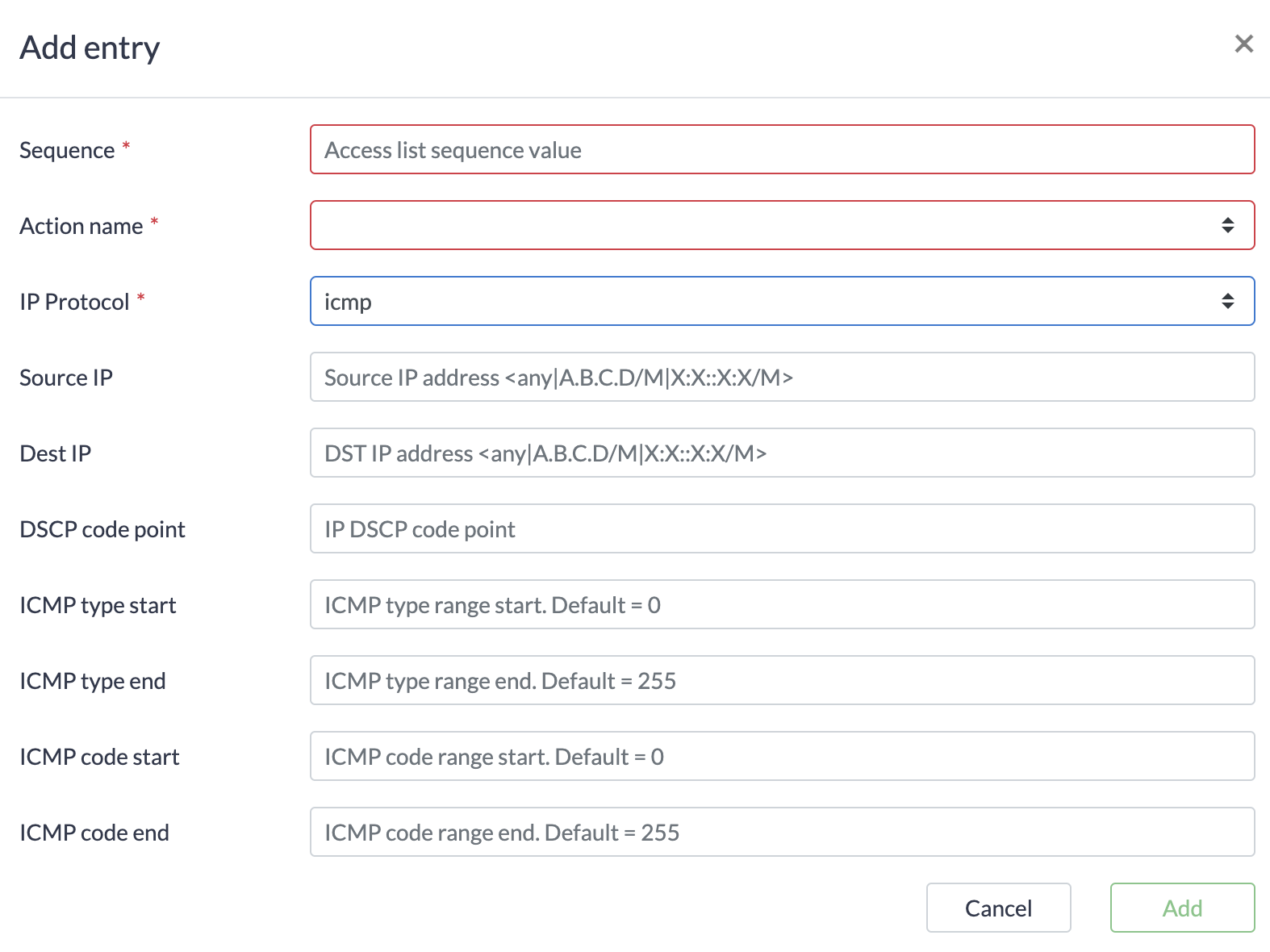

ICMP

Например:

Протокол ICMP использует диапазоны для типа и кода сообщения согласно RFC 792.

Поле	Описание
Sequence	Номер порядка записи
Action name	Действие: permit или deny
IP Protocol	IP-протокол: icmp
Source IP	Исходный IP-адрес
Dest IP	Target-IP-адрес (адрес сервиса)
DSCP code point	DSCP-код
ICMP type start	Начало диапазона типов сообщений ICMP
ICMP type end	Конец диапазона типов сообщений ICMP
ICMP code start	Начало диапазона кодов сообщений ICMP
ICMP code end	Конец диапазона кодов ICMP-сообщений
