7.2. Data-интерфейсы

Настройка

Для настройки data-интерфейса IFNAME необходимо войти в режим его настройки:

interface IFNAME

Все команды, описанные ниже, вводятся в режиме настройки интерфейса. Этот раздел описывает основные команды для настройки интерфейсов. Команды, связанные с конкретными динамическими протоколами маршрутизации, описаны в соответствующих разделах.

description LINE...

Добавить описание интерфейса.

shutdown

Административное отключение интерфейса. По умолчанию интерфейсы включены.

mac X:X:X:X:X:X

Установить MAC-адрес интерфейса.

ip address A.B.C.D/M

Назначить IPv4-адрес на интерфейс. Можно добавить несколько адресов на один интерфейс.

ipv6 address X:X::X:X/M

Назначить IPv6-адрес на интерфейс. Можно добавить несколько адресов на один интерфейс.

mtu (68-9216)

Установить L2 MTU на интерфейсе. Значение по умолчанию — 1500 байт.

ip mtu (68-9216)

Установить IPv4 MTU на интерфейсе. Этот MTU будет использоваться в случае, если необходимо фрагментировать IPv4-пакеты при отправке. Значение по умолчанию — L2 MTU.

ipv6 mtu (1280-9216)

Установить IPv6 MTU на интерфейсе. Этот MTU будет использоваться в случае, если необходимо фрагментировать IPv6-пакеты при отправке. Значение по умолчанию — L2 MTU.

bond IFNAME

Добавить интерфейс в бонд IFNAME. Настройка агрегирования описана в разделе Агрегация каналов.

vrf VRFNAME

Добавить интерфейс в VRF VRFNAME. Настройка VRF описана в разделе VRF.

Show-команды

show interface [KEYS]

Показать следующую информацию для всех интерфейсов:

  • Административный и операционный статус

  • Состояние Ethernet

  • MTU

  • Тип NAT для IPv4 и IPv6

  • IPv4 и IPv6 адреса

  • Скорость интерфейса

  • Дуплекс

  • Автоматическая настройка режима работы (On/Off)

  • Скорость ввода/вывода

  • Статистика по RX и TX

Используются следующие ключи:

Ключи

Описание

IFNAME

Показать информацию для указанного интерфейса

IFNAME nexthop-group

Показать информацию о группе nexthop для указанного интерфейса

IFNAME transceiver

Показать информацию о SFP-трансивере для указанного интерфейса

brief

Показать краткую информацию для всех интерфейсов, такую как: имя интерфейса, его статус, принадлежность к VRF и IP-адрес.

debug

  • RX Overruns В пуле пакетов нет свободных пакетов для выделения на чтение данных из очереди сетевого интерфейса. В этом случае потерь не происходит. Когда очередь сетевого интерфейса заполнена, счётчик Discard counter начнет увеличиваться.

  • RX Invalid VLAN Пакет поступил на интерфейс с VLAN ID, который не настроен на этом интерфейсе

  • RX Unsupported Неподдерживаемые типы Ethernet

  • TX Overruns Недостаточно места в очереди сетевого интерфейса для помещения пакета для его отправки. В этом случае нет потерь. Попытки отправить пакет будут продолжены.

description

Показать описание для каждого интерфейса

rate

Показать загрузку по входящему/исходящему трафику (в pps и bps) для всех интерфейсов

vrf NAME brief

Показать краткую информацию об интерфейсах для указанного VRF

vrf all brief

Показать краткую информацию об интерфейсах для всех VRF
clear interface IFNAME

Очистить RX и TX статистику для всех интерфейсов или для указанного.

Статистика

Для просмотра статистики по интерфейсам используйте WEB-интерфейс.

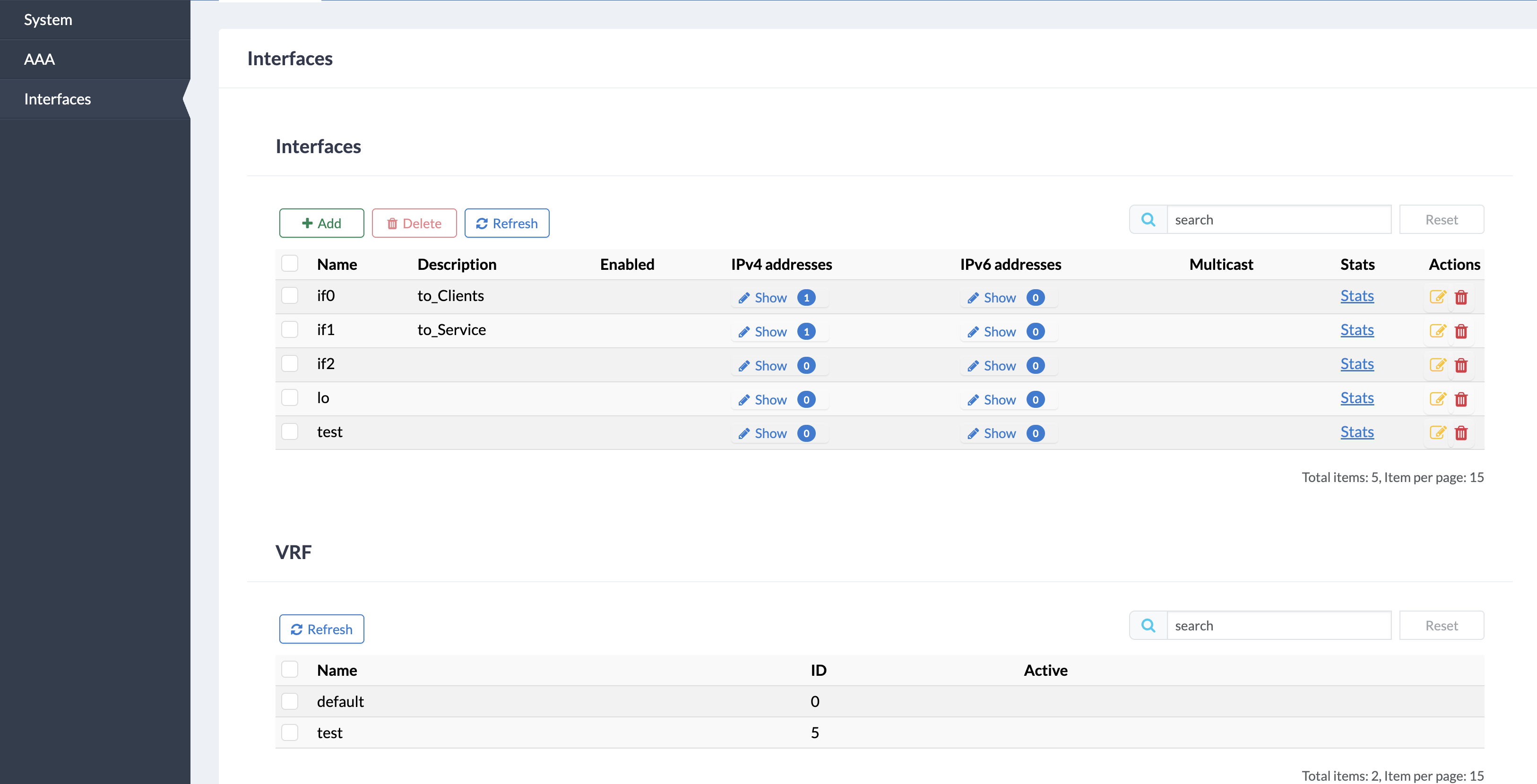

Перейдите в System -> Interfaces и нажмите на кнопку Stats рядом с нужным интерфейсом:

../_images/main_window.png

Появится новое окно со следующими графиками:

  • Throughput — сколько Мбит трафика проходит через интерфейс в секунду

  • Errors and Discarded Packets Rate — количество ошибок и отброшенных пакетов в секунду

  • Unicast Packets Rate — количество unicast-пакетов в секунду

  • Multicast/Broadcast Packets Rate — количество multicast и broadcast-пакетов в секунду
